ILS4 / ILS12 / ILS20
Digitalni detektor vozil
Induktivni detektor vozil meri spremembe induktivnosti zanke, vgrajene v vozišče. Ko vozilo zmanjša induktivnost zanke, naprava sklene galvansko ločen kontakt. Na voljo je v treh izvedbah glede na število zank.
Izvedbe
- ILS4: 4 kanali, najhitrejši merilni cikel (okoli 7 ms). Primeren za najvišje cestne hitrosti.
- ILS12: 12 kanalov, namenjen senzoriranju mestnega cestnega prometa.
- ILS20: 20 kanalov, cikel do okoli 35 ms. Namenjen zaznavanju mirujočega in počasnega prometa.
Delovanje
- Zanke se merijo v časovnem multipleksu: aktiven je en oscilator naenkrat, zato se sosednje zanke ne motijo.
- Naprava se samodejno uglasi ob vklopu in ob priklopu zanke.
- Sproti se prilagaja počasnim spremembam zaradi temperature in staranja, zato ostane zaznava stabilna.
- Za vsako zanko ima zeleno LED (vozilo nad zanko) in rdečo LED (okvara zanke). Obe stanji sta na voljo tudi kot digitalna izhoda.
Nastavitve in povezljivost

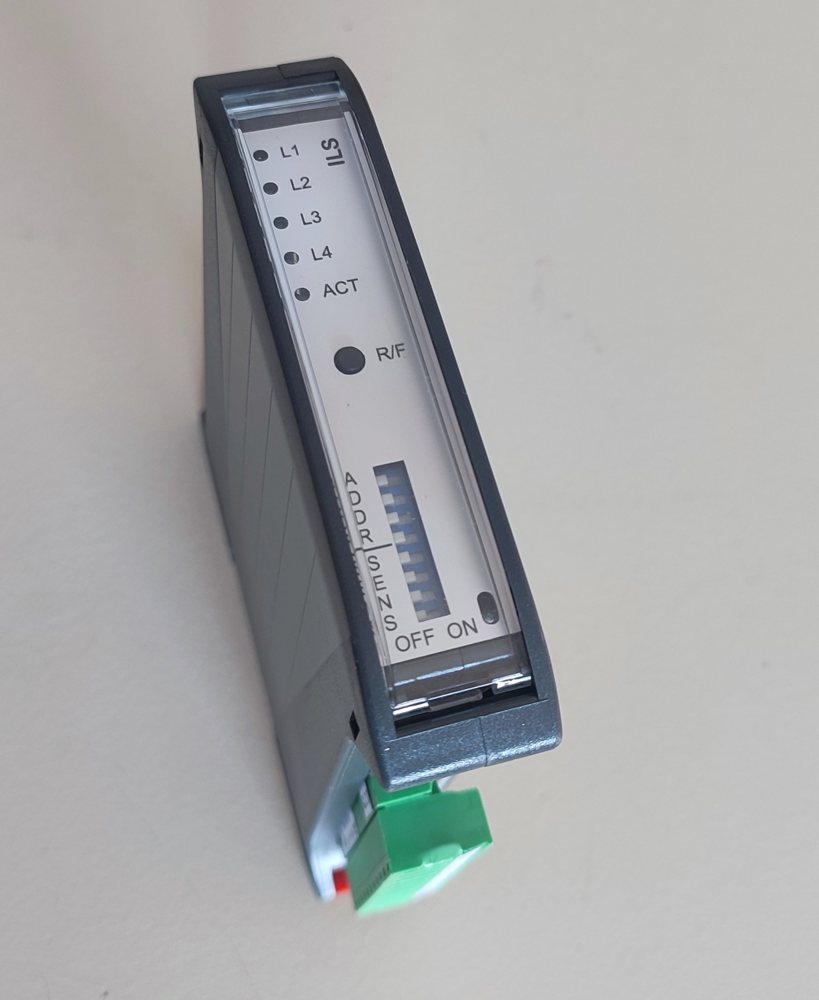

- Občutljivost je nastavljiva od okoli 0,02 % relativne spremembe induktivnosti. Pri ILS4 jo lahko nastavite s stikali na čelni plošči, pri vseh izvedbah pa prek komunikacije.
- RS485 (opcijsko RS422) s protokolom Open ILS ali MODBUS, hitrost 115200 bps.
- CAN, za nastavitve pa RS232 (TTL nivoji) s terminalskim vmesnikom.
- Naslov modula na vodilu se nastavi s stikali na čelni plošči.
Dodatne funkcije po naročilu
- Meritev hitrosti, smerni diskriminatorji, odjavni impulzi za zapornice in krmiljenje prikazovalnikov.
- Programska oprema za parkirišča, ura realnega časa, digitalni vhod in dodatni izhodi.
